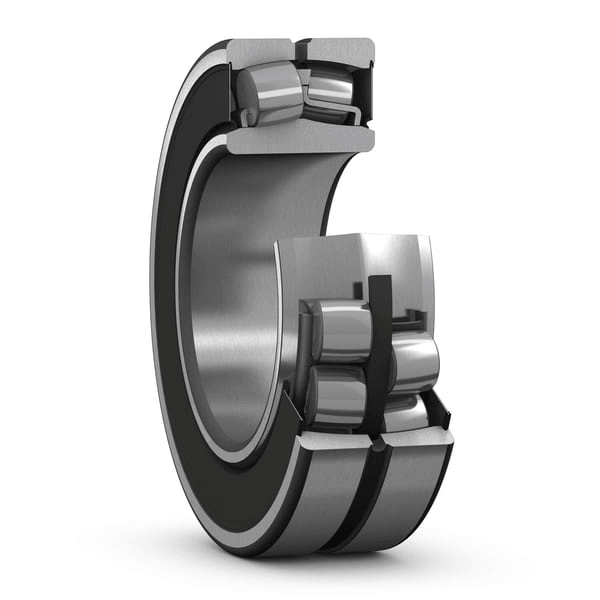

| 钻孔类型 | Tapered 1:12 |
| d | 85 mm | 内径 |
|---|---|---|
| tΔdmp | 0.0 – 0.035 mm | 中等内径偏差限值 |
| tΔSL | 0.0 – 0.035 mm | 锥形坡度偏差限值 |
| D | 150 mm | 外径 |
| tΔDmp | -0.018 – 0.0 mm | 中等外径偏差限值 |
| B | 44 mm | 宽度 |
| tΔBs | -0.08 – 0.0 mm | 环宽偏差限值 |
| d2 | ≈ 98.2 mm | 内环肩部直径 |
| D1 | ≈ 137 mm | 外圈肩部/凹槽直径 |
| b | 6 mm | 润滑槽宽度 |
| K | 3 mm | 润滑孔直径 |
| r1,2 | min. 2 mm | 倒角尺寸 |
正常的 | ISO尺寸公差等级 |
| da | max. 98 mm | 轴台直径 |
|---|---|---|
| Da | max. 139 mm | 支撑座直径 |
| ra | max. 2 mm | 圆角半径 |
| AKMI性能等级 | AKMI探索者 | |
| 基本额定动载荷 | C | 291 kN |
| 基本额定静载荷 | C0 | 325 kN |
| 疲劳载荷极限 | Pu | 34.5 kN |
| 极限速度 | 1 900 r/min | |
| 极限值 | e | 0.22 |
| 计算系数 | Y1 | 3 |
| 计算系数 | Y2 | 4.6 |
| 计算系数 | Y0 | 2.8 |
| 组装轴承内圈截面高度范围 | tKia | 6 µm |
|---|---|---|
| 内圈侧面到孔的最大跳动量 | tSd | 9 µm |
| 组装轴承外圈截面高度范围 | tKea | 11 µm |
| 外圈外表面垂直度 | tSD | 5 µm |
| ISO地质公差等级 | P5 |
| 最小初始间隙 | 80 µm |
| 最大初始间隙 | 110 µm |
| Recommended tightening angle for lock nut | α | 150 ° |
|---|
