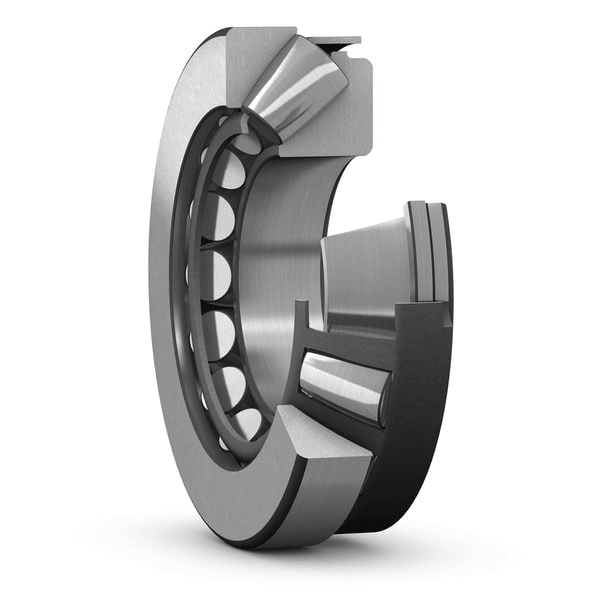

| d | 220 mm | 内径 |
|---|---|---|
| D | 420 mm | 外径 |
| H | 122 mm | 高度 |
| d1 | ≈ 371 mm | 外径轴垫圈端面 |
| D1 | ≈ 300 mm | 肩部直径外圈 |
| B | 77 mm | Width shaft washer or length of shaft washer bore diameter that fits on shaft (bearings with a stamped steel cage) |
| B1 | 107.4 mm | 高度轴垫圈+保持架 |
| C | 58.5 mm | 高度外圈 |
| s | 132 mm | 轴垫圈端面到压力点的距离 |
| r1,2 | min. 6 mm | 倒角尺寸轴垫圈 |
| da | min. 315 mm | 轴台直径 |
|---|---|---|
| db1 | max. 238 mm | Abutment diameter of spacer ring |
| db2 | max. 254 mm | 外径 of spacer ring |
| Da | max. 358 mm | 支撑座直径 |
| ra | max. 5 mm | 圆角半径 |
| 基本额定动载荷 | C | 3 350 kN |
|---|---|---|
| 基本额定静载荷 | C0 | 9 650 kN |
| 疲劳载荷极限 | Pu | 900 kN |
| 参考速度 | 850 r/min | |
| 极限速度 | 1 500 r/min | |
| 最小轴向载荷系数 | A | 8.8 |
