| d | 70 mm | 孔径 |
|---|---|---|
| D | 125 mm | 外径 |
| H | 34 mm | 高度 |
| d1 | 125 mm | 外径轴圈 |
| D1 | 72 mm | 孔径外圈 |
| B | 12 mm | 轴圈高度 |
| r1,2 | min. 1.1 mm | 倒角尺寸外壳垫圈 |
| da | min. 123 mm | 支撑轴直径 |
|---|---|---|
| Da | max. 78 mm | 支撑座外径 |
| ra | max. 1.1 mm | 圆角半径 |
| 基本额定动载荷 | C | 186 kN |
|---|---|---|
| 基本额定静载荷 | C0 | 800 kN |
| 疲劳载荷极限 | Pu | 81.5 kN |
| 参考速度 | 1 300 r/min | |
| 极限速度 | 2 600 r/min | |
| 最小轴向载荷系数 | A | 0.0512 |

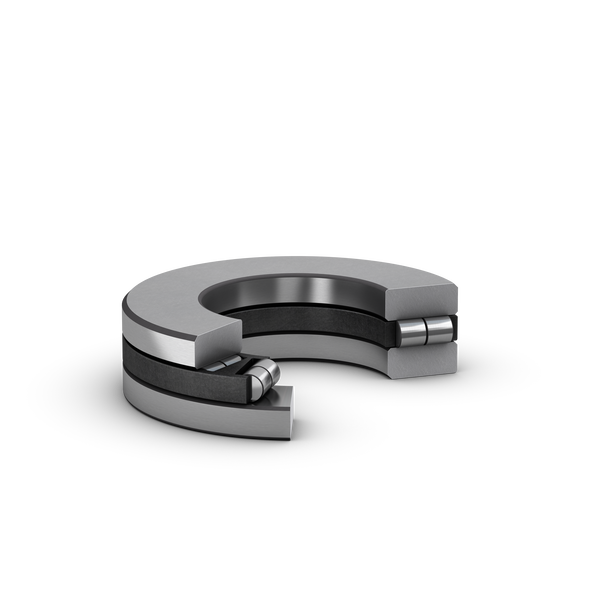

| 滚轮和保持架推力组件 | K 89314 TN |
| 轴垫圈 | WS 89314 |
| 外圈 | GS 89314 |
一般轴承规格
设计考虑因素
轴承接口
