| d | 40 mm | 孔径 |
|---|---|---|
| D | 78 mm | 外径 |
| H | 22 mm | 高度 |
| d1 | 78 mm | 外径轴圈 |
| D1 | 42 mm | 孔径外圈 |
| B | 7.5 mm | 轴圈高度 |
| r1,2 | min. 1 mm | 倒角尺寸外壳垫圈 |
| da | min. 77 mm | 支撑轴直径 |
|---|---|---|
| Da | max. 44 mm | 支撑座外径 |
| ra | max. 1 mm | 圆角半径 |
| 基本额定动载荷 | C | 95 kN |
|---|---|---|
| 基本额定静载荷 | C0 | 365 kN |
| 疲劳载荷极限 | Pu | 36.5 kN |
| 参考速度 | 2 000 r/min | |
| 极限速度 | 4 000 r/min | |
| 最小轴向载荷系数 | A | 0.0107 |

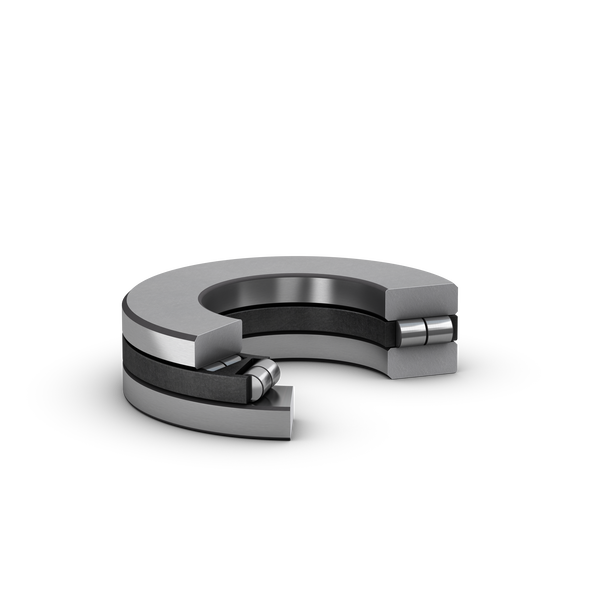

| 滚轮和保持架推力组件 | K 89308 TN |
| 轴垫圈 | WS 89308 |
| 外圈 | GS 89308 |
