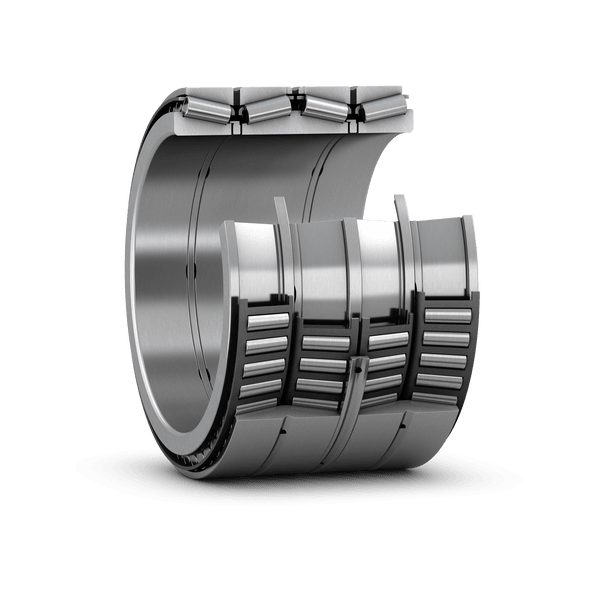

| 设计变体/特征 | TQIT |
| 钻孔类型 | Tapered 1:12 |
| d | 287.5 mm | 内径 (large diameter of tapered bore) |
|---|---|---|
| D | 440 mm | 外径 |
| B | 330.3 mm | 内圈上的轴承总宽度 |
| T | 284 mm | 外圈上的轴承总宽度 |
| d1 | ≈ 349 mm | 轴的支承直径 |
| D1 | ≈ 416 mm | 壳体支承直径 |
| r1,2 | min. 4 mm | Inner ring radius (chamfer) |
| r3,4 | min. 1 mm | 倒角尺寸 outer ring |
| 基本额定动载荷 | C | 4 180 kN |
|---|---|---|
| 基本额定静载荷 | C0 | 8 500 kN |
| 疲劳载荷极限 | Pu | 720 kN |
| 比较径向载荷额定值 | CF | 1 120 kN |
| 比较轴向载荷额定值 | CFa | 193 kN |
| 推力系数 | K | 1.68 |
| 极限值 | e | 0.35 |
| 计算系数 | Y1 | 1.9 |
| 计算系数 | Y2 | 2.9 |
| 计算系数 | Y0 | 1.8 |
一般轴承规格
轴承接口
