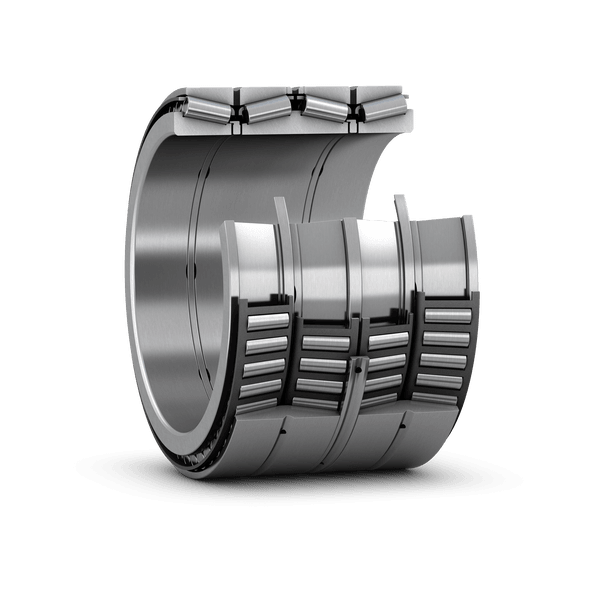

| 设计变体/特征 | TQIN |
| 钻孔类型 | Cylindrical |
| d | 400 mm | 内径 |
|---|---|---|
| D | 540 mm | 外径 |
| B | 339.96 mm | 内圈上的轴承总宽度 |
| T | 295 mm | 外圈上的轴承总宽度 |
| d1 | ≈ 455 mm | 轴的支承直径 |
| D1 | ≈ 519 mm | 壳体支承直径 |
| r1,2 | min. 3.3 mm | Inner ring radius (chamfer) |
| r3,4 | min. 1.15 mm | 倒角尺寸 outer ring |
| 基本额定动载荷 | C | 4 840 kN |
|---|---|---|
| 基本额定静载荷 | C0 | 12 500 kN |
| 疲劳载荷极限 | Pu | 980 kN |
| 比较径向载荷额定值 | CF | 1 270 kN |
| 比较轴向载荷额定值 | CFa | 193 kN |
| 推力系数 | K | 1.89 |
| 极限值 | e | 0.31 |
| 计算系数 | Y1 | 2.2 |
| 计算系数 | Y2 | 3.3 |
| 计算系数 | Y0 | 2.2 |
一般轴承规格
轴承接口
