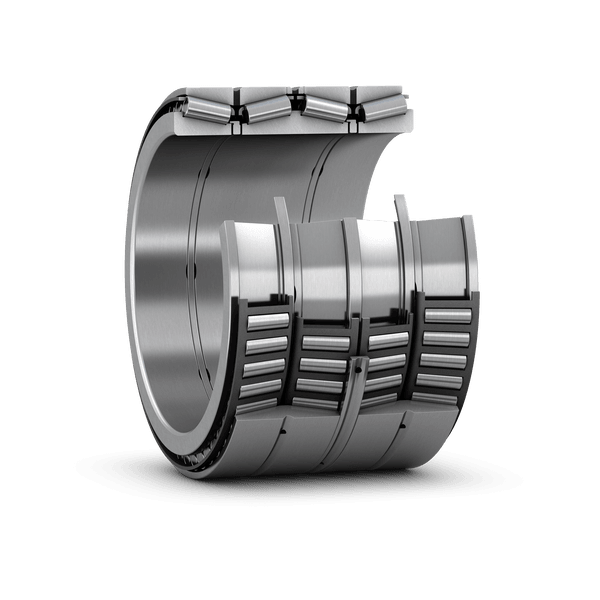

| 设计变体/特征 | TQI |
| 钻孔类型 | Cylindrical |
| d | 431.8 mm | 内径 |
|---|---|---|
| D | 571.5 mm | 外径 |
| B | 366.713 mm | 内圈上的轴承总宽度 |
| T | 320.675 mm | 外圈上的轴承总宽度 |
| d1 | ≈ 499 mm | 轴的支承直径 |
| D1 | ≈ 550 mm | 壳体支承直径 |
| r1,2 | min. 1.5 mm | Inner ring radius (chamfer) |
| r3,4 | min. 1.5 mm | 倒角尺寸 outer ring |
| 基本额定动载荷 | C | 4 950 kN |
|---|---|---|
| 基本额定静载荷 | C0 | 14 000 kN |
| 疲劳载荷极限 | Pu | 1 060 kN |
| 比较径向载荷额定值 | CF | 1 290 kN |
| 比较轴向载荷额定值 | CFa | 282 kN |
| 推力系数 | K | 1.33 |
| 极限值 | e | 0.44 |
| 计算系数 | Y1 | 1.5 |
| 计算系数 | Y2 | 2.3 |
| 计算系数 | Y0 | 1.4 |
